Android系统删除文件原理

Android系统文件底层文件系统ext4/f2fs，这里先引入一点专业信息。

Inode：是 Linux 文件系统中用于描述文件的核心元数据结构，用于记录文件类型（普通文件 / 目录 / 设备等）、权限、属主、时间戳、数据块在磁盘上的映射关系。

目录项：是“文件名 → inode”的映射关系，存在于父目录的数据页中，删除文件时，文件名对应的目录项被移除，inode 的引用计数（nlink）随之减少。

F2fs：是 Google / Samsung 为 NAND Flash 设计的日志结构文件系统，核心特点包括顺序写（log-structured）、避免随机写、强依赖 GC（垃圾回收），与ext4 不同，F2FS 不会原地覆盖旧数据块，而是通过标记 invalid + GC 进行回收。

Orphan：是指已经失去所有目录项引用，但仍可能存在于磁盘中的 inode。

TRIM：是一种存储维护机制，可以理解为这个机制会告诉存储设备那些逻辑块已经失效。

GC：是垃圾回收机制，用于清除无效的逻辑块，通过迁移有效的数据覆盖无效的数据实现清除的效果。

“删除”这个动作通常是对应文件的元数据或者索引进行删除，把存储块标记为“可以被复用”，并不会立刻物理清零。数据本身仍然存在与闪存中，直到被新文件覆盖或者触发TRIM/GC。

如果不是系统级应用，根据Android的沙盒机制可以知道，如果删除app内的数据的情况下，app只能操作自己的目录，通过MediaStore删除媒体文件，在这一步，原理同样是标记空间为“可复用”

如果是系统的“相册”，删除照片的方式与上略有不同，在相册中点击删除的时候，实际上是移动到隐藏目录或者是用标志位标记（删除为0，未删除为1），这一步的时候，实际上文件从未被删除，但也不能一直占用空间，所以有一个时间期限，这部分就是相册的“回收站”，目前市面上大部分“回收站”的保存时间都是30天，时间达到之后才会调用底层删除，在系统级权限条件下，更容易触发 TRIM 或 GC，所以恢复难度较高。

源码分析（Android12）

首先我们要明确我们的流程是从Java→JNI→Native层→系统库(bionic/libc)→syscall→Linux Kernel内核，接下来逐步拆解，在进行删除操作后每层的代码会执行什么操作会造成什么后果。

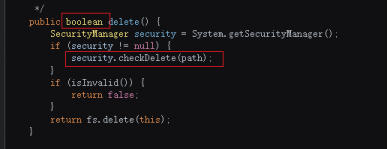

这个是aosp源码中的文件处理类，完整路径为libcore/ojluni/src/main/java/java/io/File.java，由方法可知，在Java层中，根本不对数据做处理，只是由security.checkDelete（）方法将路径传到native层。

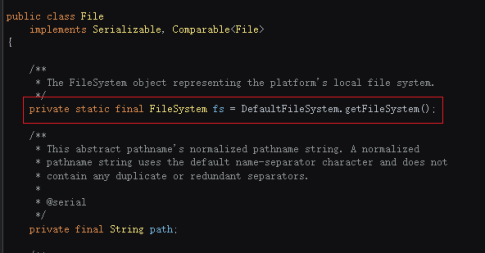

JNI层，同时可以看到返回的是一个fs.delete（）方法的值。这里的FS指的就是android的文件系统，截图如下所示：

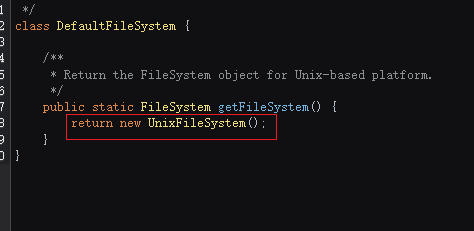

那我们继续顺藤摸瓜查询DefaultFileSystem，该文件的玩着路径为libcore/ojluni/src/main/java/java/io/UnixFileSystem.java，截图如下所示：

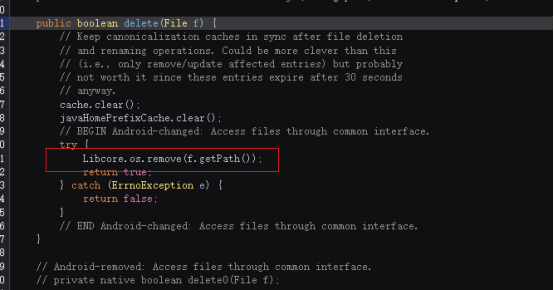

那现在就可以明白Android的File实际上使用的是UnixFileSystem，那么真正的删除，就是使用UnixFileSystem对象去调用delete方法，根据这个思路我们去尝试查询方法。部分截图如下所示：

可以看到这个方法中只有 Libcore.os.remove获取了文件路径，那么我们可以继续去追这个方法。

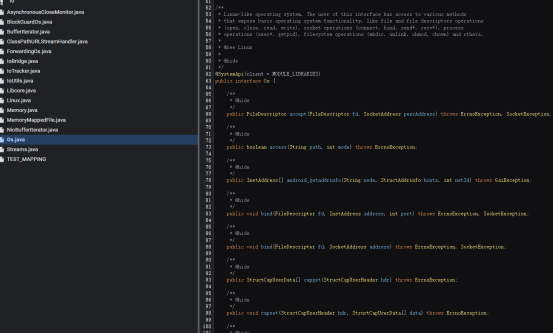

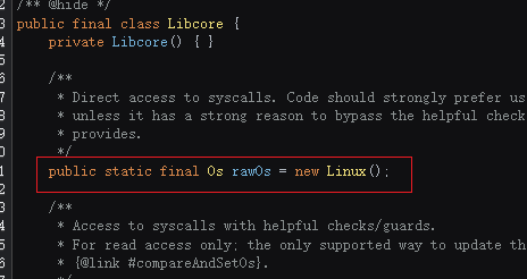

文件完整路径为libcore/luni/src/main/java/libcore/io/Libcore.java通过追踪我们成功知道Libcore.os只是一个接口实例，其实就是调用Linux类中的remove（），同时我们查询了remove（）方法后，发现在Java层和Jni层是没有实现任何的删除逻辑的，只是将文件层层传递到native层，部分截图如下所示：

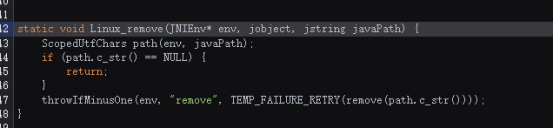

之后我们进入native层继续查询remove（）方法，文件完整路径为：libcore/luni/src/main/native/libcore_io_Linux.cpp，可以看见这个方法值只是将 Java String 转为 UTF-8 C 字符串，除此之外么有其它的操作。

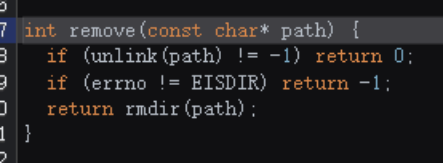

接下来我们去查询c代码是如何写的，由代码可发现这是一个很标准的POSIX的兼容实现，这里可以发现代码尝试对一个目录使用unlink（）方法，并且在POSIX中规定了unlink 只能用于普通文件，目录必须使用 rmdir，其底层最终仍通过 unlinkat + AT_REMOVEDIR 处理,并且使用这个方法只允许目录中的目录项，inode等信息，并不会清零目录内容，同时也不会递归清除里面的信息，部分截图如下所示：

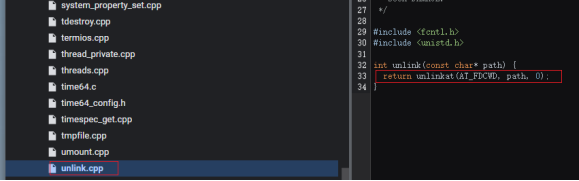

现在我们去查看unlink是如何实现的，完整路径bionic/libc/bionic/unlink.cpp，由代码可以发现的unlink唯一作用，就是把老接口统一到 unlinkat()，主要就是将参数传进系统内核中，下一步我们进入内核进行分析，部分截图如下所示：

这里我们选用Android12对应的通用内核，版本为5.10

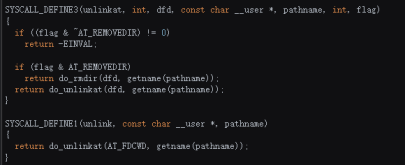

这里的作用是将用户调用映射到内核，SYSCALL_DEFINE3(unlinkat)这个方法是更加通用的版本，用于处理当前目录或其他 fd 表示的目录，根据 flag & AT_REMOVEDIR 决定是否是目录删除，最后会调用do_unlinkat()。.

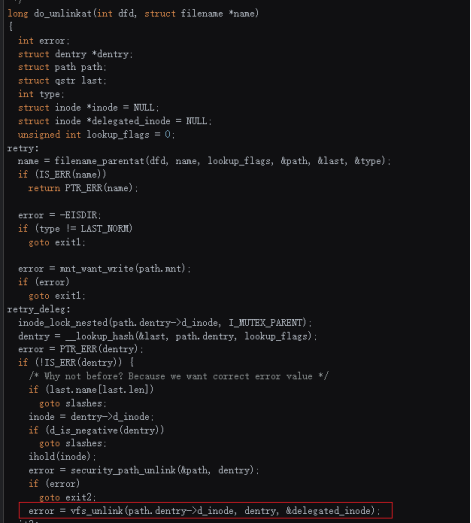

这个函数主要的作用是路径的解析以及核对，权限以及安全检查，区分是文件还是目录，之后调用vfs接口，这个部分同样没有任何对数据进行的操作，截图图下所示：

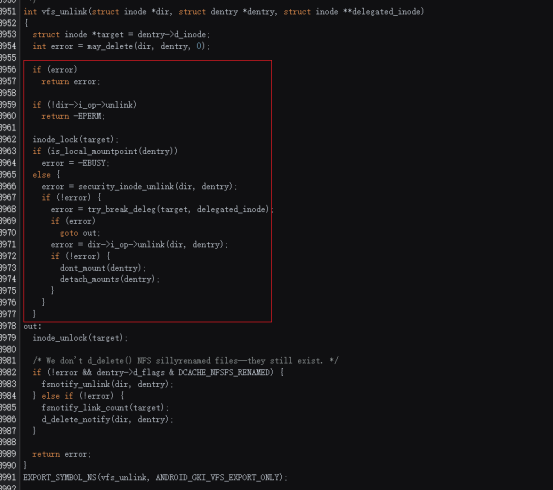

vfs_unlink函数内同样不会对数据做任何的操作，主要是对文件的权限以及一致性做检查，检查文件是否是非法状态，是否存在只读挂载点，是否具有写权限等，然后是对inode状态处理，包括标记inode需要更新，metedata要变更等。

同时我们可以看到进入这个方法之后调用的具体函数为error = dir->i_op->unlink(dir, dentry)。代码主要含义是“调用当前目录所属文件系统的unlink实现”这里的当前目录所属文件系统，因为使用的aosp源码版本为12，通常使用的就是f2fs的文件系统，所以我们下一步是查询f2fs文件系统的unlink方法，部分截图如下所示：

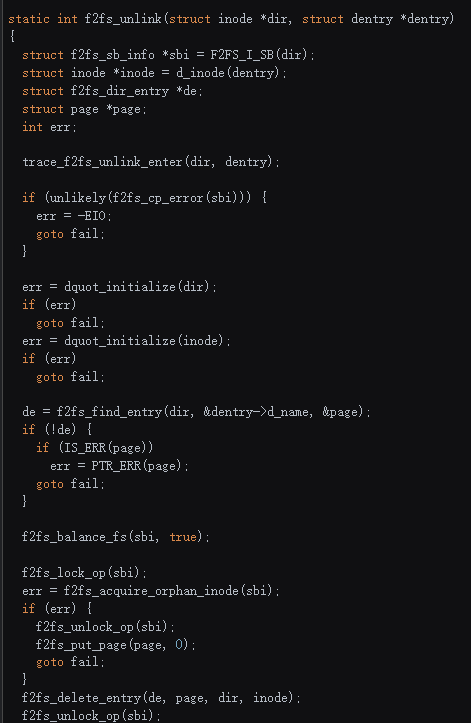

这个方法内对目录做了一些操作，文件目录的目录项被移除，inode被标记为orphan，文件在文件系统逻辑上不可再访问，同样在这一步，没有对数据块进行清零或者说覆盖等操作，数据依然还在，只是无法通过文件系统进行访问，部分截图如下所示：

可以看到，从 Java 层到内核层，Android 并未在任何一层对数据块进行直接操作，所有逻辑仅用于路径解析、权限校验与元数据更新
